Научная статья на тему «Компьютерное зрение в робототехнических системах»

Аннотация. В статье рассматривается применение компьютерного зрения в робототехнических системах: от промышленных манипуляторов и складских роботов до беспилотных автомобилей и учебных роботов. Описаны основные виды датчиков технического зрения и их сравнительные характеристики, классические методы обработки изображений и методы на основе свёрточных нейронных сетей. На материале результатов международного конкурса ImageNet показано, как за пять лет снизилась ошибка распознавания изображений, и обсуждается, какие из рассмотренных подходов доступны для школьных робототехнических проектов.

Ключевые слова: компьютерное зрение, робототехника, техническое зрение, распознавание образов, свёрточная нейронная сеть, OpenCV, лидар.

Введение

Человек получает через зрение большую часть сведений об окружающем мире, и неудивительно, что инженеры давно стремятся дать такую же возможность роботам. Робот, который не видит, способен только повторять заранее записанные движения: промышленный манипулятор на конвейере берёт деталь из одной и той же точки, и если деталь сдвинется на сантиметр, захват промахнётся. Робот, оснащённый камерой и программой анализа изображений, может сам найти деталь, определить её положение и даже отличить годную от бракованной.

Область науки, которая занимается извлечением информации из изображений и видео, называется компьютерным зрением. Её начало обычно относят к 1960-м годам, когда в Массачусетском технологическом институте пытались научить компьютер распознавать на фотографиях простые геометрические тела. Долгое время успехи были скромными, но в последние полтора десятилетия благодаря росту вычислительных мощностей и развитию нейронных сетей компьютерное зрение стало одной из самых быстро развивающихся технологий.

Актуальность темы связана с тем, что системы технического зрения из дорогих лабораторных установок превратились в доступные устройства. Камера, способная работать с роботом, сегодня стоит меньше школьного учебника, а бесплатные библиотеки программ позволяют девятикласснику собрать робота, который следует за мячом определённого цвета или распознаёт дорожные знаки на игрушечной трассе.

Цель работы — проанализировать способы применения компьютерного зрения в робототехнических системах и оценить, какие из них доступны для использования в школьных проектах. Задачи: рассмотреть виды датчиков технического зрения; сравнить классические методы обработки изображений и методы на основе нейронных сетей; проследить, как изменялась точность распознавания изображений; привести примеры использования компьютерного зрения в современных роботах.

Материалы и методы

Работа выполнена методом анализа научной и учебной литературы, технической документации открытых библиотек и опубликованных результатов соревнований по распознаванию изображений. В качестве основных источников использованы учебники Д. Форсайта и Ж. Понса, Л. Шапиро и Дж. Стокмана, статьи, в которых были впервые описаны нейросетевые модели AlexNet и YOLO, а также итоговый обзор конкурса ImageNet Large Scale Visual Recognition Challenge, опубликованный его организаторами в 2015 году.

Для сравнения датчиков технического зрения были выбраны признаки, важные для робота: какую информацию даёт датчик, может ли он измерять расстояние до предметов, как работает при разном освещении и насколько он доступен по цене. Для сравнения методов обработки изображений учитывались требования к вычислительной мощности, необходимость обучения на больших наборах данных и устойчивость к изменению условий съёмки.

Результаты

Датчики технического зрения

Самый простой и распространённый датчик — обычная цифровая видеокамера. Она даёт цветное изображение, по которому можно распознать предметы, прочитать надписи и определить цвет, но сама по себе не измеряет расстояние. Чтобы робот видел глубину, используют стереокамеры, которые, как глаза человека, снимают сцену с двух точек и вычисляют расстояние по смещению изображений, а также камеры глубины, или RGB-D-камеры. Одной из первых массовых камер глубины стал сенсор Kinect, выпущенный в 2010 году для игровой приставки, и робототехники почти сразу начали использовать его в своих разработках.

Лидар устроен иначе. Он посылает лазерные импульсы и засекает, через сколько наносекунд каждый вернётся, отразившись от препятствия, а вращающееся зеркало или набор излучателей позволяет за доли секунды «ощупать» всё вокруг. В результате получается не картинка, а облако из сотен тысяч точек с известными координатами. Ночью и в тени лидар видит так же хорошо, как днём, зато цвета светофора не различит, да и стоит он в десятки раз дороже камеры. Сравнение всех четырёх датчиков приведено в таблице 1.

Таблица 1 — Сравнение датчиков технического зрения

Из таблицы видно, что универсального датчика нет. Поэтому в сложных системах, например в беспилотных автомобилях и роботах-курьерах, используют сразу несколько видов датчиков, а их данные объединяют программно. Для школьного проекта чаще всего достаточно одной камеры, а задачу измерения расстояния можно поручить недорогому ультразвуковому датчику.

Методы обработки изображений

В классическом подходе каждый шаг обработки прописывает программист. Допустим, робот должен ехать за оранжевым мячом. Кадр с камеры переводят из цветовой модели RGB в HSV, где оттенок записан отдельным числом, отбирают пиксели с оттенком в нужном диапазоне, находят самый крупный контур и вычисляют координаты его центра; если центр левее середины кадра, робот поворачивает налево. Всё это делается несколькими функциями открытой библиотеки OpenCV, первую версию которой компания Intel выпустила в 2000 году, и работает даже на одноплатном компьютере Raspberry Pi. Слабое место такого решения проявляется, когда в комнате меняется свет или когда объект надо узнать не по цвету, а по облику: правило, которое отличит кошку от собаки, вручную не напишешь.

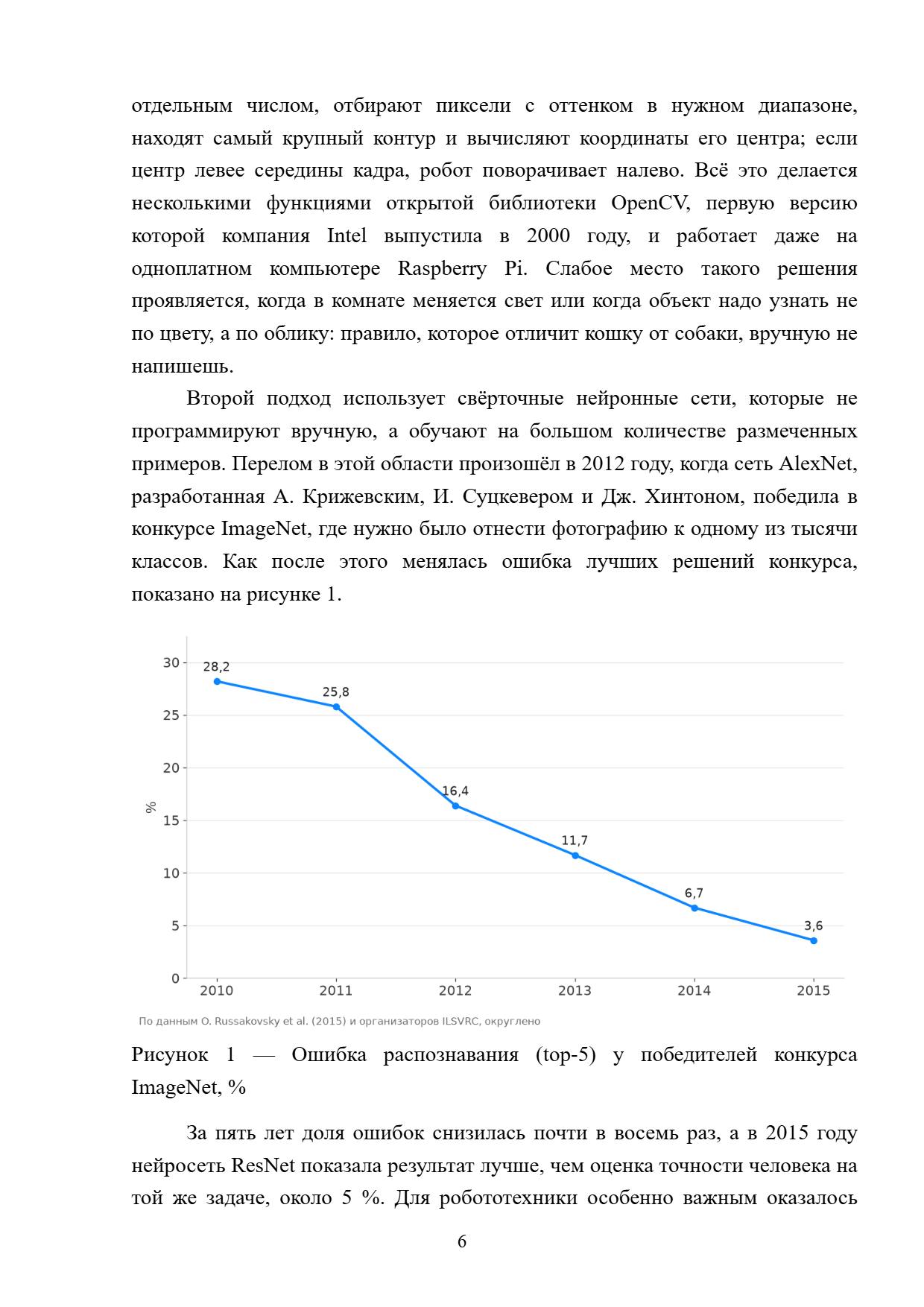

Второй подход использует свёрточные нейронные сети, которые не программируют вручную, а обучают на большом количестве размеченных примеров. Перелом в этой области произошёл в 2012 году, когда сеть AlexNet, разработанная А. Крижевским, И. Суцкевером и Дж. Хинтоном, победила в конкурсе ImageNet, где нужно было отнести фотографию к одному из тысячи классов. Как после этого менялась ошибка лучших решений конкурса, показано на рисунке 1.

За пять лет доля ошибок снизилась почти в восемь раз, а в 2015 году нейросеть ResNet показала результат лучше, чем оценка точности человека на той же задаче, около 5 %. Для робототехники особенно важным оказалось появление быстрых детекторов объектов, например сети YOLO, описанной в 2016 году, которая находит и классифицирует объекты на кадре видео в реальном времени.

Примеры роботов с компьютерным зрением

На складах интернет-магазинов компьютерное зрение работает в самом простом виде. Роботы Kiva, компанию-разработчика которых в 2012 году купил Amazon, ездят под стеллажами и привозят их к сборщикам заказов, а ориентируются по двумерным штрихкодам, наклеенным на пол сеткой: камера, направленная вниз, считывает код и сообщает роботу, в какой клетке он находится. Задача распознавания здесь намеренно упрощена, и поэтому система работает очень надёжно.

Гораздо сложнее задача у роботов, которые передвигаются среди людей. Робот-курьер «Яндекса», впервые показанный в 2019 году, ездит по тротуарам, объезжает пешеходов и останавливается перед переходом, и для этого он объединяет данные камер, лидара и других датчиков. Ещё более наглядный пример — марсоход Perseverance, совершивший посадку на Марс в 2021 году. Радиосигнал с Земли идёт до него несколько минут, поэтому управлять каждым шагом дистанционно невозможно, и марсоход сам строит по снимкам стереокамер карту поверхности и выбирает безопасный путь между камнями.
